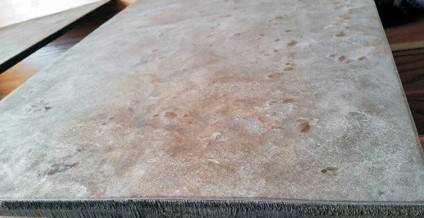

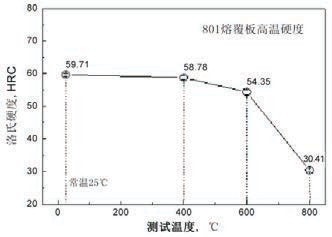

等離子熔覆無(wú)裂紋耐高溫耐磨復(fù)合板常溫洛氏硬度59.71±0.53HRC，400℃的洛氏硬度58.78±0.59 HRC， 下降約1.6% ；600℃ 洛氏硬度54.35±0.67 HRC， 下降約8.9 % ；800℃的洛氏硬度30.41±0.52 HRC，下降約49.1% 。實(shí)驗(yàn)溫度選用了三個(gè)溫度段，分別為400℃ 、600℃和800℃ 。氧化時(shí)間依據(jù)標(biāo)準(zhǔn)設(shè)定為總時(shí)間100小時(shí)，分四個(gè)周期，每隔25小時(shí)取出試樣稱重，每個(gè)實(shí)驗(yàn)周期4個(gè)試樣，測(cè)試結(jié)果區(qū)平均值， 實(shí) 驗(yàn)前將坩堝放入加熱爐內(nèi)850℃焙燒3小時(shí) ， 出爐后移入干燥器，靜置到室溫后稱重。
